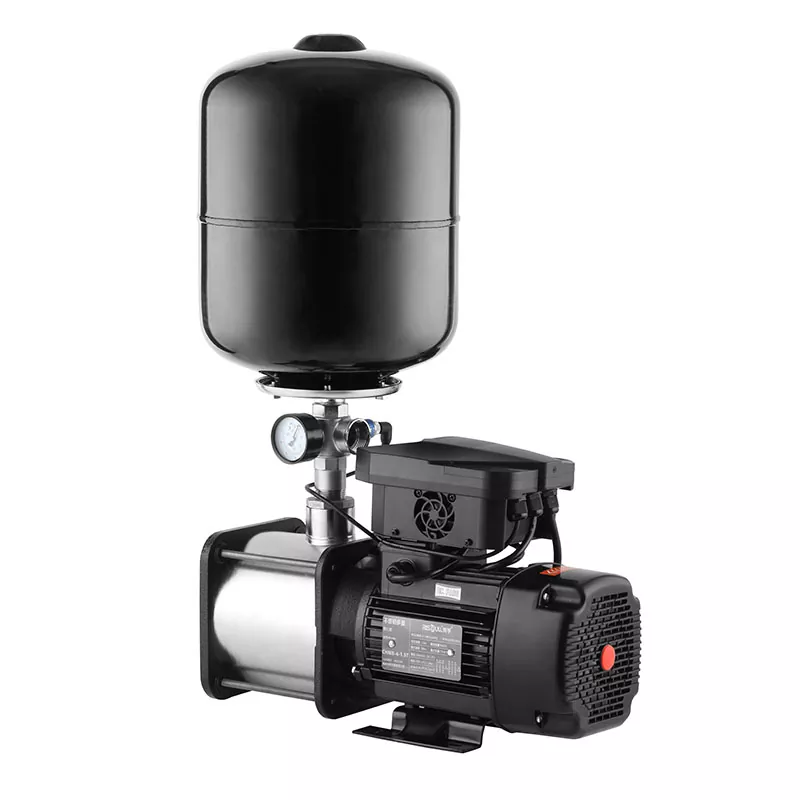

Bomba de presión multietapa

Con un caudal máximo de 7 m³/h, la bomba de presión multietapa es capaz de manejar una amplia gama de fluidos, incluida agua potable, agua de pozos o perforaciones e incluso agua caliente hasta 105 °C. Esto lo convierte en una excelente opción para su uso en muchas industrias, desde la agricultura y la minería hasta la producción de alimentos y bebidas.

Una de las características clave de la bomba CHM-4 es su diseño compacto y liviano. Esto facilita su instalación y funcionamiento, incluso en espacios reducidos. La bomba también está diseñada para generar poco ruido y vibración, lo que garantiza un funcionamiento silencioso y eficiente.

Otra característica importante de la bomba centrífuga multietapa de acero inoxidable CHM-4 es su eficiencia energética. El diseño de la bomba garantiza que consuma menos energía que otras bombas de capacidad similar, lo que le permitirá ahorrar dinero en costos de energía a largo plazo.

La bomba de presión multietapa también es muy versátil, con una amplia gama de personalizaciones disponibles para satisfacer sus necesidades de bombeo específicas. Puede elegir entre una variedad de opciones de motor, tamaños de entrada y salida e impulsores para garantizar que la bomba se adapte perfectamente a su aplicación.

La bomba centrífuga multietapa horizontal de acero inoxidable serie CHM es un producto relativamente maduro en el mercado actual que tiene una estructura compacta y un funcionamiento estable, bajo ruido de funcionamiento y una eficiencia de hasta 44-70%. Todos los componentes que pasan agua están hechos de acero inoxidable AISI304. Es ampliamente utilizado en

1. Sistema de refrigeración de aire acondicionado y sistema HVAC

2. Tratamiento del agua: limpieza y filtrado del agua

3. Sistema de suministro de agua: suministro de tuberías y refuerzo de edificios.

4. Industria pesquera y agricultura: acuicultura, riego por aspersión y riego por goteo en granjas.

Detalles del producto

Datos de rendimiento

Modelo	Fuerza kilovatios	Flujo máximo m³/h	cabeza máxima m	Punto clasificado (Flujo@Cabeza)	Impulso Cantidad
CHM4-2	0.37	6.8	19.5	4m³/h@15m	2
CHM4-3	0.55	6.8	29.5	4m³/h@23m	3
CHM4-4	0.75	6.9	40	4m³/h@31m	4
CHM4-5	0.75	6.9	50	4m³/h@39m	5
CHM4-6	1	7.0	60	4m³/h@46m	6
CHM4-7	1.1	7.0	70	4m³/h@53m	7

Condiciones de trabajo

1. Temperatura del líquido: -15~105°c

2. Temperatura ambiente máxima: +45°C

3. Presión Máxima: 10 Bar

4. Propiedades físicas medias:

● Agua limpia o agua líquida similar (sin fibra, suspensión sólida≤3% y diámetro≤2mm)

● Líquido anticongelante (Componente principal: glicol)

● Líquido ligeramente corrosivo (PH 5- 9)

● La goma del sello en la bomba es EPDM (no se puede usar para suministrar ACEITE MINERAL)

5. Si la altitud es superior a 1000 metros y la viscosidad del medio es mayor que la del agua limpia, es necesario aumentar el margen de la bomba de agua para evitar el sobrecalentamiento del motor.

No.	Componente	Material		No.	Componente	Material
01	Tornillo	SUS201		20	Tornillo	SUS201
02	Tornillo de drenaje	AISI304		21	Soporte	HT200
03	junta tórica	EPDM		22	Rotor	Eje de soldadura con AISI304
04	Cubierta del cuerpo de la bomba	HT200		23	Cojinete
05	Cuerpo de bomba	AISI304		24	Corcho en espiral	NBR
06	Tuerca ciega	AISI304		25	Motor
07	Manga de ubicación de la etapa final	AISI304		26	Tablero de terminales	PBT
08	Difusor de entrada	AISI304		27	Caja de terminales	PÁGINAS
09	Impulso	AISI304		28	Tornillo
10	Manga del eje de acero de tungsteno	Acero de tungsteno		29	Condensador
11	Difusor de soporte	AISI304		30	Tornillo
12	Manga del eje	AISI304		31	Cable guía	PÁGINAS
13	Manga del eje	AISI304		32	Soporte inferior
14	Difusor	AISI304		33	Arandela de resorte
15	Difusor de salida	AISI304		34	Contraportada	HT200
16	Sello mecánico	Grafito +SIC		35	Admirador	ABS
17	junta tórica	EPDM		36	Cubierta del ventilador	PÁGINAS
18	Disco de revestimiento	AISI304		37	Tornillo
19	Guardia contra caídas	NBR
